丝杠升降机选型指南

发布时间：2018/4/17 13:56:47 来源：吴桥鑫纪源减速机械有限公司

升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。可以单台或组合使用，能按_程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。该装置可以自锁。

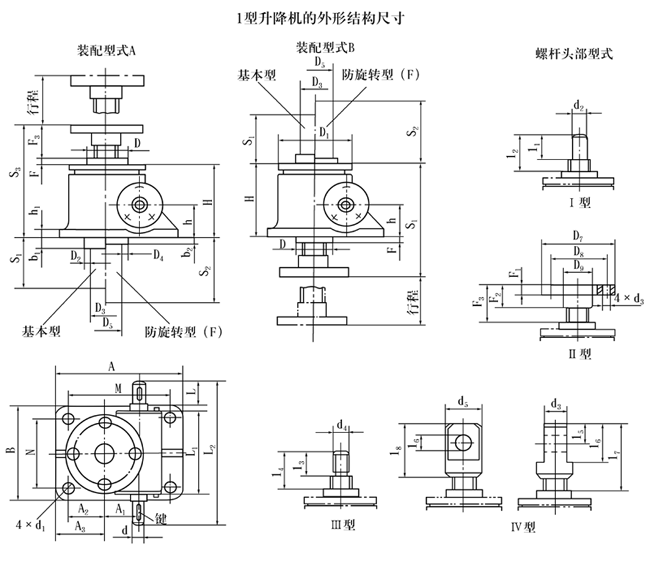

升降机外形结构尺寸(1型 )

型号			QWL 2.5	QWL 5	QWL 10 QWL 15	QWL 20	QWL 25	QWL35	QWL50	QWL100	QWL120
S1			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S2			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350	行程+400
S3			150.5	193	230	262	317	350	416	550	570
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			97	130	150	176	217	240	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	18	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
键GB11096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	190
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			48	65	80	100	130	150	170	240	240
D1			98	122	150	185	205	260	300	420	420
D2			70	90	100	120	150	180	220	310	310
D3			45	60	76	83	114	121	145	180	220
D4			98	110	130	170	200	210	260	370	370
D5			60	70	95	108	133	139	170	215	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
b1			20	25	17	35	30	35	45	60	60
b2			20	18	18	31	40	40	50	65	65
F			8.5	12	6.5	6	8	10	16	40	40
丝杠头部型式	Ⅰ	d2	20	25	40	50	70	80	95	130	150
		I1	30	40	50	60	63	80	90	120	140
		I2	45	51	73.5	80	92	100	120	150	170
	Ⅱ	D7	98	122	150	185	205	260	300	370	400
		D8	75	85	105	140	155	200	225	280	310
		D9	40	50	65	90	100	130	150	200	230
		d3	14	17	21	26	27	33	39	48	48
		F1	12	18	20	20	25	30	35	75	80
		F2	30	40	50	60	63	80	90	120	140
		F3	45	51	73.5	80	92	100	120	150	170
	Ⅲ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
		I3	30	39	50	60	63	80	90	120	140
		I4	45	51	73.5	80	92	100	120	150	170
	Ⅳ	d5	50	65	90	110	130	150	180	220	260
		d6	25	35	50	60	70	80	80	90	95
		b3	30	42	60	75	90	105	120	160	180
		I5	25	37.5	50	60	70	80	80	90	100
		I6	50	75	100	120	140	160	160	180	200
		I7	85	117	153.5	170	204	240	270	330	360
		I8	70	105	130	150	175	220	240	300

升降机外形结构尺寸(2型)

详细介绍

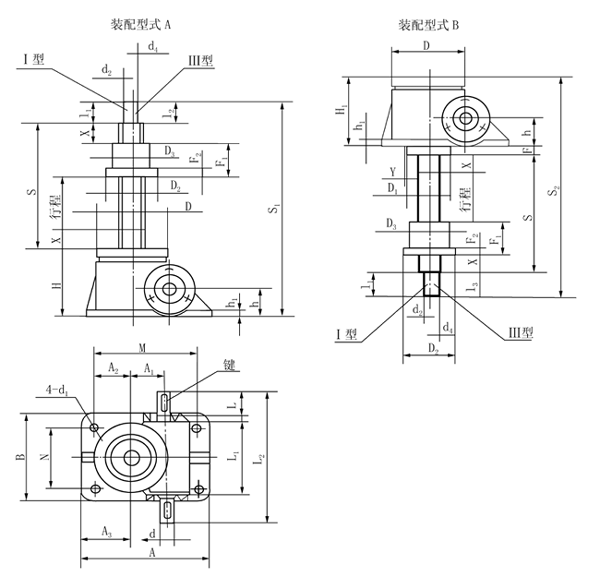

2型升降机的外形结构尺寸

型号			QWL2.5	QWL5	QWL10 QWL15	QWL 20	QWL 25	QWL 35	QWL50	QWL100	QWL120
S			行程+85	行程+100	行程+125	行程+150	行程+170	行程+205	行程+250	行程+320	行程+330
S1			行程+215	行程+270	行程+335	行程+404	行程+476	行程+535	行程+603	行程+815	行程+845
S2			行程+238.5	行程+300	行程+359	行程+430	行程+513	行程+580	行程+685	行程+880	行程+910
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			100	131	160	194	226	250	290	375	375
H1			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	14	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
键GB1096			5×5×32	6×6×32	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	100
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			98	122	150	185	205	260	300	420	420
D1			68	83	110	140	160	180	200	260	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
F			26.5	30	34	39	52	45	65	80	80
安全裕度X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
活动螺母	D2		80	87	110	120	155	190	220	300	330
	D3(K6)		50	70	90	90	130	150	180	240	260
	F1		45	60	75	100	120	145	170	220	270
	F2		15	18	25	30	35	35	50	70	80
丝杠头部型式	Ⅰ	d2(k6)	20	25	40	50	70	80	95	130	150
	Ⅰ	I1	30	40	50	60	80	80	90	120	140
	Ⅱ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
	Ⅱ	I3	?	39	50	60	63	80	90	120	140
