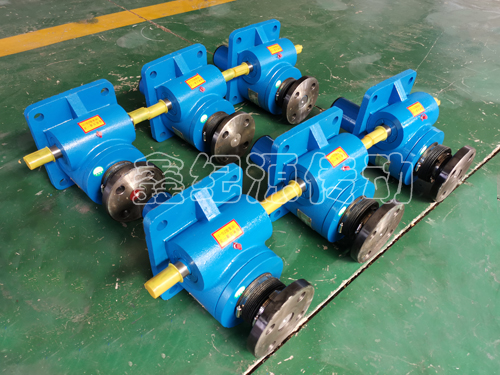

SWL丝杠升降机
SWL系列蜗轮丝杠升降机广泛用于机械、冶金建筑、水利设备等行业,具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。
产地:沧州市>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
技术咨询热线:
0317-7290300 13513025815

SWL丝杠升降机详细内容介绍information

蜗轮丝杠升降机是将蜗轮减速器和丝杠螺母副等巧妙地结合在一起组成的一个运动组合单元。它既可以单独使用,又可以象拼积木似地通过联接件快捷组合,实现物体的升降、往复、翻转等运动。

蜗轮丝杠升降机作为一种功能部件已被广泛应用于各行各业。例如:机械行业的传动装置、数控执行装置;冶金行业的轧辊运动装置、炼钢厂钢包提升和翻转装置以及人所不能及的场所的运动传递装置;铁路车辆行业的车辆举升架,大型柔性夹紧、转位工装、焊接机器人等;建筑行业的举升装置、大型门窗自动或遥控开启装置;水利等行业用闸门的开启装置、雷达及太阳能遥感装置;医疗器械、升降舞台及汽车制造业的举升装置;以及航空航天、国防军事的传动装置等等。事实上,蜗轮丝杠升降机几乎可以在_需要实现机械位移传动的地方使用。

SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业,具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件,具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。可以单台或组合使用,能按_程序准确地控制调整提升或推进的高度,可以用电动机或 其他动力直接带动,也可以手动。它有不同的结构形式和装配形式,且提升高度可按用户的要求定制。蜗轮丝杠升降机可以自锁。

蜗轮丝杠升降机具体型号:
SWL2.5蜗轮丝杠升降机、SWL5蜗轮丝杠升降机、SWL10蜗轮丝杠升降机、SWL15蜗轮丝杠升降机、SWL20蜗轮丝杠升降机、SWL25蜗轮丝杠升降机、SWL35蜗轮丝杠升降机、SWL50蜗轮丝杠升降机、SWL100蜗轮丝杠升降机、SWL120蜗轮丝杠升降机


减速机
丝杆升降机性能参数表

型号

SWL2.5

SWL5

SWL 10/15

SWL20

SWL25

SWL35

SWL50

SWL100

SWL120

丝杆升降机起升力,KN

25

50

100/150

200

250

350

500

1000

1200

丝杆升降机拉力,KN

25

50

99

166

250

350

500

1000

1200

丝杆升降机丝杠螺纹尺寸

Tr30×6

Tr40×7

Tr58×12

Tr65×12

Tr90×16

Tr100×18

Tr120×20

Tr160×23

Tr180×25

蜗轮蜗杆传动比(P)

普通6:1

6:1

72/3:1

8:1

102/3:1

102/3:1

11:1

12:1

12:1

蜗杆每转行程,mm

1.0

1.17

1.56

1.5

1.5

1.5

1.818

1.916

2.083

蜗轮蜗杆传动比(M)

24:1

24:1

24:1

24:1

32:1

32:1

32:1

36:1

36:1

蜗杆每转行程,mm

0.250

0.292

0.5

0.5

0.5

0.5

0.625

0.638

0.694

蜗杆传动比(P)

6:1

6:1

72/3:1

8:1

102/3:1

102/3:1

11:1

12:1

12:1

丝杆升降机满负荷蜗杆扭距N·m

18.6

39.5

119/179

240

366

600

970

2323

3316

蜗轮蜗杆传动比(M)

24:1

24:1

24:1

24:1

32:1

32:1

32:1

36:1

36:1

满负荷蜗杆扭距N·m

8.86

19.8

60/90

122

217

340

425

997

1658

丝杆升降机丝杆轴伸长度

1500

2000

2500

3000

3500

4000

5500

6500

7000

丝杆升降机许用功率/kW

0.55

1.1

2.6

3.7

4.8

6.0

7.5

15

17.5

普通比(P)总效率%

23

21

23

21

19

18

15

13

12

慢速比(M)总效率%

14

12

15

13

11

11

11

10

8

润滑油量,kg

0.1

0.25

0.5

0.75

1.1

1.9

2

2.5

2.5

不加行程的重量,kg

7.3

16.2

25

36

70.5

87

420

1010

1350

丝杆每100mm的 重量

0.45

0.82

1.67

2.15

4.15

5.20

7.45

13.6

17.3

丝杆升降机润滑剂

合成钙钠基润滑脂ZGN-1或ZGN-2(温度范围-20℃-100℃)

 减速机

型号
SWL 2.5
SWL 5
SWL 10 SWL 15
SWL 20
SWL 25
SWL35
SWL50
SWL100
SWL120
S1
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
行程+20
S2
行程+110
行程+110
行程+150
行程+190
行程+205
行程+250
行程+285
行程+350
行程+400
S3
150.5
193
230
262
317
350
416
550
570
A
165
212
235
295
350
430
475
526
526
B
120
155
200
215
260
280
500
622
622
M
135
168
190
240
280
360
385
412
412
N
90
114
155
160
190
210
406
508
508
H
97
130
150
176
217
240
280
360
360
h
45
61.5
70
87
102
115
121
155
155
h1
12
18
16
20
25
30
32
38
42
d(k6)
16
20
25
28
32
38
38
45
48
d1
14
17
21
28
35
35
45
48
48
键GB11096
5×5×32
6×6×45
8×7×45
8×7×45
10×8×50
10×8×70
10×8×90
14×9×100
14×9×100
L
42
42
58
80
105
100
190
L1
110.5
132
172
213.5
221
265
310
380
380
L2
190
228
280
322
355
430
558
610
610
D
48
65
80
100
130
150
170
240
240
D1
98
122
150
185
205
260
300
420
420
D2
70
90
100
120
150
180
220
310
310
D3
45
60
76
83
114
121
145
180
220
D4
98
110
130
170
200
210
260
370
370
D5
60
70
95
108
133
139
170
215
260
A1
45.2
56.2
66.8
72.5
97
120
135
190
190
A2
50
58
63.5
95
95
135
80
146
146
A3
65
80
86
122.5
130
170
125
203
203
b1
20
25
17
35
30
35
45
60
60
b2
20
18
18
31
40
40
50
65
65
F
8.5
12
6.5
6
8
10
16
40
40
丝杠头部型式
d2
20
25
40
50
70
80
95
130
150
I1
30
40
50
60
63
80
90
120
140
I2
45
51
73.5
80
92
100
120
150
170
D7
98
122
150
185
205
260
300
370
400
D8
75
85
105
140
155
200
225
280
310
D9
40
50
65
90
100
130
150
200
230
d3
14
17
21
26
27
33
39
48
48
F1
12
18
20
20
25
30
35
75
80
F2
30
40
50
60
63
80
90
120
140
F3
45
51
73.5
80
92
100
120
150
170
d4
M22×1.5-6g
M30×2-6g
M42×2-6g
M48×2-6g
M70×3-6g
M80×3-6g
M95×3-6g
M130×4-6g
M150×4-6g
I3
30
39
50
60
63
80
90
120
140
I4
45
51
73.5
80
92
100
120
150
170
d5
50
65
90
110
130
150
180
220
260
d6
25
35
50
60
70
80
80
90
95
b3
30
42
60
75
90
105
120
160
180
I5
25
37.5
50
60
70
80
80
90
100
I6
50
75
100
120
140
160
160
180
200
I7
85
117
153.5
170
204
240
270
330
360
I8
70
105
130
150
175
220
240
300
335

II型升降机的外形结构尺寸
减速机


型号

SWL2.5

SWL5

SWL10 SWL15

SWL 20

SWL 25

SWL 35

SWL50

SWL100

SWL120

S

行程+85

行程+100

行程+125

行程+150

行程+170

行程+205

行程+250

行程+320

行程+330

S1

行程+215

行程+270

行程+335

行程+404

行程+476

行程+535

行程+603

行程+815

行程+845

S2

行程+238.5

行程+300

行程+359

行程+430

行程+513

行程+580

行程+685

行程+880

行程+910

A

165

212

235

295

350

430

475

526

526

B

120

155

200

215

260

280

500

622

622

M

135

168

190

240

280

360

385

412

412

N

90

114

155

160

190

210

406

508

508

H

100

131

160

194

226

250

290

375

375

H1

97

131

150

181

211

250

280

360

360

h

45

61.5

70

87

102

115

121

155

155

h1

12

14

16

20

25

30

32

38

42

d(k6)

16

20

25

28

32

38

38

45

48

d1

14

17

21

28

35

35

45

48

48

键GB1096

5×5×32

6×6×32

8×7×45

8×7×45

10×8×50

10×8×70

10×8×90

14×9×100

14×9×100

L

42

42

58

80

105

100

100

L1

110.5

132

172

213.5

221

265

310

380

380

L2

190

228

280

322

355

430

558

610

610

D

98

122

150

185

205

260

300

420

420

D1

68

83

110

140

160

180

200

260

260

A1

45.2

56.2

66.8

72.5

97

120

135

190

190

A2

50

58

63.5

95

95

135

80

146

146

A3

65

80

86

122.5

130

170

125

203

203

F

26.5

30

34

39

52

45

65

80

80

安全裕度X

20

20

25

25

25

30

40

50

50

Y

3

3

1

3

3

4

5

6

6

活动螺母

D2

80

87

110

120

155

190

220

300

330

D3(K6)

50

70

90

90

130

150

180

240

260

F1

45

60

75

100

120

145

170

220

270

F2

15

18

25

30

35

35

50

70

80

丝杠头部型式

d2(k6)

20

25

40

50

70

80

95

130

150

I1

30

40

50

60

80

80

90

120

140

d4

M22×1.5-6g

M30×2-6g

M42×2-6g

M48×2-6g

M70×3-6g

M80×3-6g

M95×3-6g

M130×4-6g

M150×4-6g

I3



39

50

60

63

80

90

120

140
