摆线减速机变速机构

发布时间：2018/4/17 13:56:54 来源：吴桥鑫纪源减速机械有限公司

摆线减速机，是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置，下面_围绕其来给大家简单介绍一下，希望对您有所帮助：

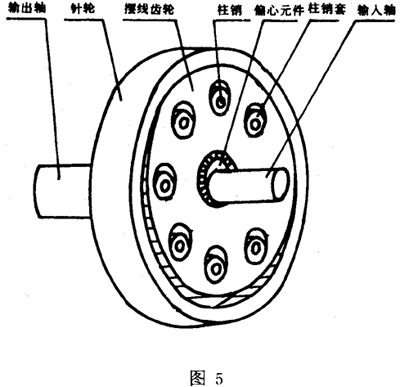

     一.摆线减速机组成：
     在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构。
     二.摆线减速机工作原理：
     当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
     以上_是我公司吴桥鑫纪源减速机械有限公司和大家分享的有关摆线减速机的相关知识，希望对您有所帮助，如有问题请和我们公司联系，我们将为您提供及时全面的服务。
