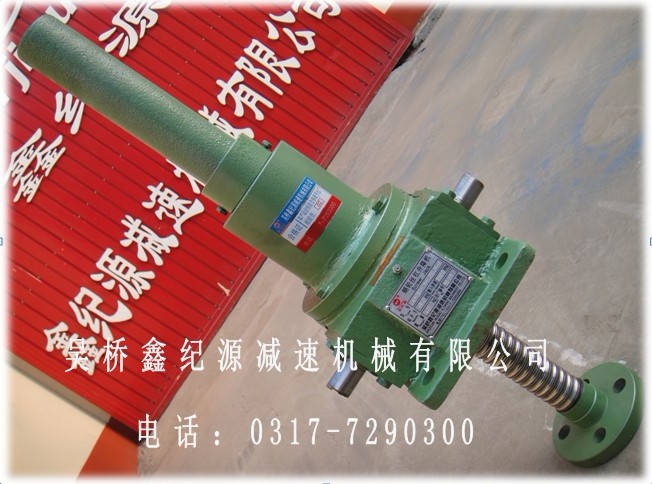

JWB滚珠丝杠升降机特点
发布时间:2018/4/17 13:57:13 来源:吴桥鑫纪源减速机械有限公司

丝杆升降机 的使用环境分析:
1、_许用功率是在环境温度为20℃,工作持续率为每小时20%的条件下的参数。
2、总效率为油脂润滑条件下的参数。
3、提升不同负荷时允许的扭矩、功率、转速不同,不同起动持续率的_功率不同。
4、对有双导向套的升降机,丝杠除承受轴向力外,也允许承受_的侧向力。
5、蜗杆轴伸处允许承受_的径向力,允许装齿轮、链轮或皮带轮。
6、以上有关数据可向生产厂家咨询。
7、蜗轮丝杆升降机 在静止状态一般可以自锁。

1.JWB滚珠丝杠升降机_许用功率是在环境温度为20℃,工作持续率为每小时20%的条件下的参数。
2.JWB升降机总效率为油脂润滑条件下的参数。
3.JWB滚珠丝杠升降机提升不同负荷时允许的扭矩、功率、转速不同,不同起动持续率的_功率不同。
4.对有双导向套的升降机,丝杠除承受轴向力外,也允许承受_的侧向力。
5.蜗杆轴伸处允许承受_的径向力,允许装齿轮、链轮或皮带轮。
6.以上有关数据可向生产厂家咨询。
7.蜗轮滚珠丝杆升降机在静止状态一般可以自锁


1、滚珠丝杆升降机的选择
丝杆升降机 的选择查阅厂家样本即可,(安全系数如果选1.5的话,丝杠动负荷大于等于4500kgf的_行,根据这个来估计,滚珠丝杠的公称直径要在50以上,导程的确定需要根据升降速度和电机转速以及减速比来选,建议5或10).
2、丝杆升降机 和减速电机的选择
⑴驱动端的扭力输出,大致可以按照以下公式计算:
T=mgh/θξ
T:输出扭矩
m:提升质量
g:重力加速度
h:滚珠丝杠导程
θ:圆弧度
ξ:滚珠丝杠效率
假设丝杠是5010,效率是96%,上式可得3000×9.8×0.01÷(2π×0.95)≈42.2N.M
⑵假设要求升降速度是1000毫米/分,电机转速为1450转/分,那么丝杆升降机 减速机减速比应为:
i=1450×10÷1000=14.5
⑶电机功率计算:
42.2÷14.5≈2.9N.M
安全系数如果选2
则2.9×2=5.8N.M
再根据这个5.8N.M来选择相应的电机功率
