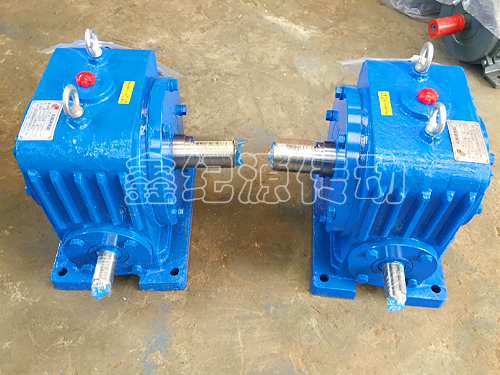

TPG环面蜗杆减速机

TPG环面蜗杆减速机是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。TPG蜗杆减速机可以广泛地应用于各种传动机械中的减速传动.

产地：沧州市>吴桥县

供应商：吴桥鑫纪源减速机械有限公司

技术咨询热线：

0317-7290300 13513025815

TPG环面蜗杆减速机详细内容介绍information

1、TPG环面蜗杆减速机概述

平面包络环面蜗杆减速器是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动，如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上，适用工作环境温度为—40℃～+40℃，输入轴转速不大于1500转／分，蜗杆轴可反两面方向旋转。

二、型号
该减速器系列有四种型式：TPG、TPU、TPA、TPS．其中：TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器

三、型号及传动比
TPG通用型减速器形式及外形尺寸（mm）

型号	a	B	B1	B2	C	C1	H	H1	L	L1	L2	L3	L4	l	l1	d	d1	b	b1	t	t 1	h	Ф	质量（kg）
TPG80	80	250	242	50	220	206	100	280	381	130	210	86	201	58	110	35	45	10	14	38	48.5	18	19	53
TPG100	100	290	284	58	250	240	110	318	464	160	235	102	254	82	110	40	55	12	16	43	59	20	19	85

TPG通用型减速器形式及外形尺寸（mm）

型号	a	B	B1	C	C1	H	H1	L	L1	L2	L3	B2	l	l1	d	d1	t	t 1	b	b1	h	Ф	质量（kg）
TPG80	80	250	242	220	206	180	360	201	381	210	86	50	58	110	35	45	38	48.5	10	14	18	19	53
TPG100	100	290	284	250	240	210	415	254	464	235	102	58	82	110	40	55	43	59	12	16	20	19	85

TPG通用型减速器形式及外形尺寸（mm）

型号	a	（φ）D	h1	B	B1	C	C1	H	H1	L	L2	L3	L4	L5	l	l1	d	d1	b	b1	t	t 1	L6	h	Ф	质量（kg）
TPG80	80	140	5	270	260	240	230	110	86	210	100	180	180	201	58	110	35	45	10	14	38	48.5	75	18	19	53
TPG100	100	170	5	300	300	260	260	125	102	235	125	203	210	254	82	110	40	55	12	16	43	59	90	20	19	85

TPG通用型减速器形式及外形尺寸（mm）

型号	a	B	B1	C	C1	H1	H	B2	L	L1	L2	L3	l	l1	d	d1	t	t 1	b	b1	h	Ф	质量（kg）
TPG80	80	230	242	220	206	143	180	50	100	98	210	86	58	110	35	45	38	48.5	10	14	18	19	53
TPG100	100	270	284	220	240	172	210	58	106	123	235	100	82	110	40	55	43	59	12	16	20	19	85

减速器的额定输入功率P1

中心距a（mm）	传动比i	输入轴转速n1（r/min）
		500	600	750	1000	1500
		额定输入功率P1（kW）
80	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49	2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55	3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67	3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78	4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99
100	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96	5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08	6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25	7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50	8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88
125	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82	10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03	11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34	13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78	17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
