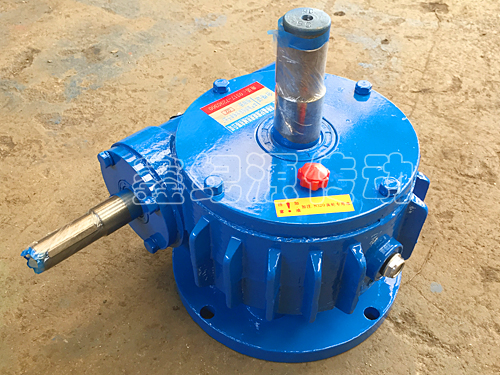

WC系列圆柱蜗杆减速机为_传动阿基米德圆柱蜗杆减速机。主要用于矿山、冶金、水泥、建筑等各机械设备和减速传动。蜗杆转速不_过1500r/min，工作环境为-40℃～40℃，蜗杆可以正反转，WC圆柱蜗杆减速机具有自锁性。

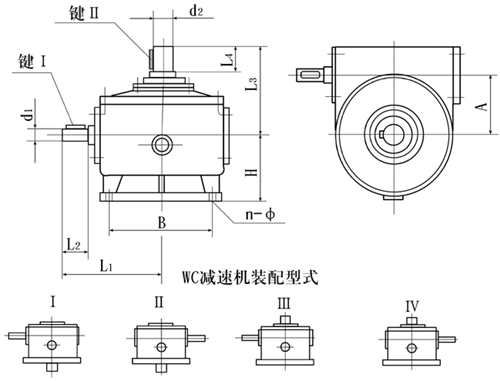

型号 | A | H | B | n-φ | L1 | L2 | L3 | L4 | d1 | 键Ⅰ | d2 | 键Ⅱ |
WC60 | 60 | 80 | φ154 | 4-φ13 | 136 | 38 | 125 | 44 | φ18 | 6×29 | φ28 | 8×36 |
WC80 | 80 | 90 | φ194 | 4-φ13 | 181 | 50 | 152 | 50 | φ22 | 6×40 | φ30 | 8×42 |
WC100 | 100 | 120 | φ250 | 4-φ22 | 210 | 60 | 175 | 65 | Φ35 | 10×50 | Φ45 | 14×55 |
WC120 |
|
|
|
|
|
|
|
|
|
|
|
|
WC126 | 126 | 134 | φ226 | 4-φ17 | 220 | 60 | 192 | 55 | φ30 | 8×50 | φ46 | 14×48 |
WC165 | 165 | 164 | φ260 | 4-φ17 | 245 | 78 | 256 | 256 | φ32 | 10×70 | φ50 | 14×70 |
WC215 | 215 | 200 | φ348 | 4-φ17 | 296 | 80 | 280 | 80 | φ38 | 12×75 | φ65 | 18×70 |
