GCWS减速机-GCWS蜗轮减速机-GCWS齿轮减速机

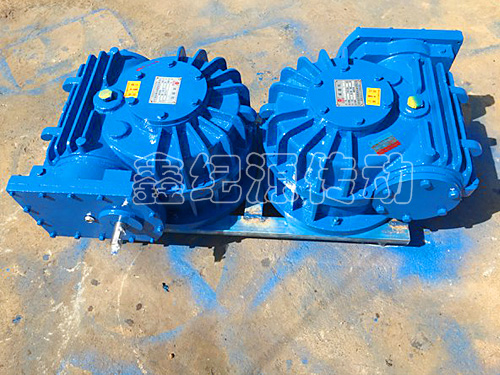

GCWS双级齿轮蜗轮减速机
GCWS减速机,GCWS蜗轮减速机,GCWS齿轮减速机由两类产品构成,其中ZC1型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成。
产地:沧州市>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
技术咨询热线:
0317-7290300 13513025815

GCWS双级齿轮蜗轮减速机详细内容介绍information

GCWS 型双级蜗杆及齿轮 - 蜗杆减速机说明( JB/T7008-1993

ZC1 型双级蜗杆及齿轮 - 蜗杆减速机 JB/T7008-1993 )由两类产品构成,其中 ZC1 双级蜗杆减速机是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为:蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。蜗杆减速机具有承载能力高、传动效率高、传动比大、结构紧凑等特点,主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。

工作条件:输入轴转速不_过 1500r/min ;工作环境温度为— 40 40 ℃,当工作环境温度低于 0 ℃时,启动前润滑油_加热到 0 ℃以上,或采用低凝固点的润滑油;减速器可正、反向运转。减速机说明( JB/T7008-1993

ZC1 型双级蜗杆及齿轮 - 蜗杆减速机型号与标记( JB/T7008-1993

  号与标记

    1. 型号

    1 CCWU 型—低速级蜗杆在蜗轮之下的双级蜗杆减速器;

    2 CCWS 型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器;

    3 CCWO 型—低速级蜗杆在蜗轮之上的双级蜗杆减速器;

    4 GCWU 型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速器;

    5 GCWS 型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速器;

    6 GCWO 型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速器。

    其中 C ZG 型蜗杆; G —齿轮; W —蜗杆减速器; U —蜗杆下置式; S —蜗杆侧置式; O —蜗杆上置式。

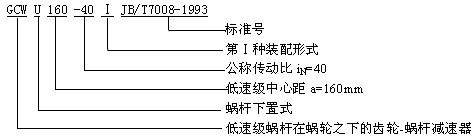

    2. 标记
减速机

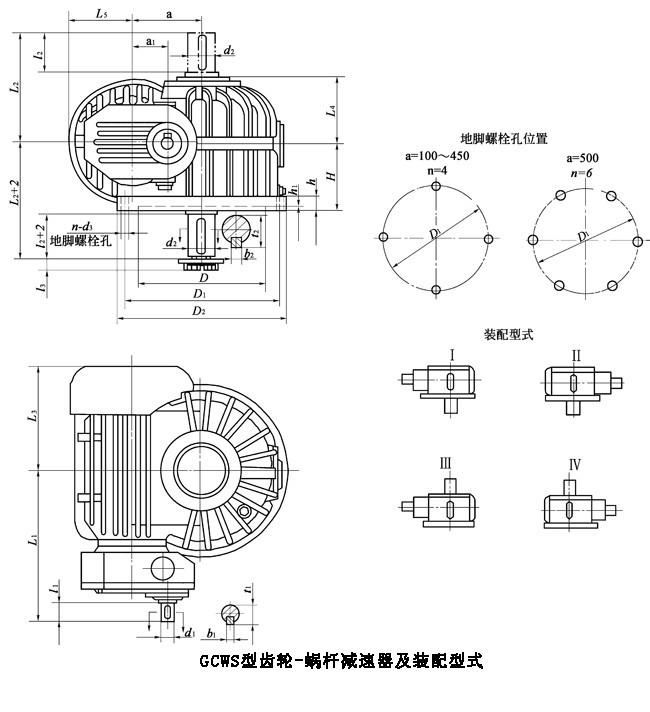

GCWS100GCWS125GCWS160GCWS200GCWS250GCWS315GCWS355GCWS400GCWS450GCWS500、型低速级蜗杆在蜗轮之侧的齿轮-蜗杆减速机的装配形式与主要尺寸(JB/T7008-1993

减速机


型号\尺寸

a

a 1

D

D 1

D 2

L 3

L 4

L 5

h

h 1

i=35.556100112

d 1

l 1

b 1

t 1

L 1

GCWS100

100

63

190

240

270

180

122

115

28

5

22j6

36

6

245

255

GCWS125

125

63

230

280

320

202

134

125

32

8

22j6

36

6

245

273

GCWS160

160

80

300

360

400

245

157

142

32

8

28j6

42

8

31

329

GCWS200

200

100

370

435

480

295

181

180

38

8

42k6

82

12

45

443

GCWS250

250

125

470

540

600

360

210

210

40

8

48k6

82

14

515

538

GCWS315

315

160

605

700

760

430

243

235

50

10

65m6

105

18

69

635

GCWS355

355

160

700

805

880

480

256

235

55

10

65m6

105

18

69

680

GCWS400

400

200

765

875

950

515

278

247

60

10

80m6

130

22

85

785

GCWS450

450

200

875

990

1070

565

300

275

65

10

80m6

130

22

85

838

GCWS500

500

250

1000

1100

1180

655

344

300

75

10

100m6

165

28

106

995



型号\尺寸

i=6390125180

i=200315

d 2

l 2

b 2

t 2

L 2

d 1

l 1

b 1

t 1

L 1

d 1

l 1

b 1

t 1

L 1

GCWS100

19j6

28

6

21.5

247

14j6

25

5

16

244

48k6

82

14

51.5

212

GCWS125

19j6

28

6

21.5

265

14j6

25

5

16

262

55m6

82

16

59

222

GCWS160

24j6

36

8

27

323

19j6

28

6

215

315

65m6

105

18

69

270

GCWS200

28j6

42

8

31

403

22j6

36

6

245

397

80m6

130

22

85

325

GCWS250

38k6

58

10

41

514

28j6

42

8

31

498

100m6

165

28

106

385

GCWS315

48k6

82

14

51.5

612

38k6

58

10

41

588

120m6

165

32

127

420

GCWS355

48k6

82

14

51.5

657

38k6

58

10

41

633

130m6

200

32

137

470

GCWS400

60m6

105

18

64

760

48k6

82

14

515

737

150m6

200

36

158

490

GCWS450

60m6

105

18

64

813

48k6

82

14

515

790

170m6

240

40

179

560

GCWS500

80m6

130

22

85

960

60m6

105

18

64

935

190m6

280

45

200

640
