GCW蜗轮减速机-双级减速机-双级蜗轮减速机

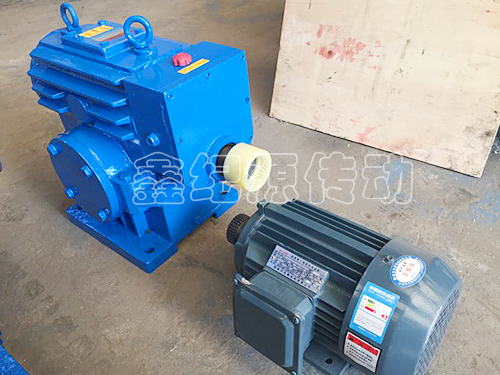

GCWO双级齿轮蜗轮减速机
GCWO双级齿轮蜗轮减速机由两类产品构成,其中ZC1型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;GCW蜗轮减速机,双级减速机,双级蜗轮减速机齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。
产地:沧州市>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
技术咨询热线:
0317-7290300 13513025815

GCWO双级齿轮蜗轮减速机详细内容介绍information

GCWO型双级蜗杆及齿轮-蜗杆减速机说明(JB/T7008-1993)

ZC1型双级蜗杆及齿轮-蜗杆减速器(JB/T7008-1993)由两类产品构成,其中ZC1型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为:蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。具有承载能力高、传动效率高、传动比大、结构紧凑等特点,主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。

工作条件:输入轴转速不_过1500r/min;工作环境温度为—40~40℃,当工作环境温度低于0℃时,启动前润滑油_加热到0℃以上,或采用低凝固点的润滑油;减速器可正、反向运转。减速机说明(JB/T7008-1993)

ZC1型双级蜗杆及齿轮-蜗杆减速机型号与标记(JB/T7008-1993)

号与标记

1.型号

1CCWU型—低速级蜗杆在蜗轮之下的双级蜗杆减速器;

2CCWS型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器;

3CCWO型—低速级蜗杆在蜗轮之上的双级蜗杆减速器;

4GCWU型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速器;

5GCWS型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速器;

6GCWO型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速器

其中C—ZG型蜗杆;G—齿轮;W—蜗杆减速器;U—蜗杆下置式;S—蜗杆侧置式;O—蜗杆上置式

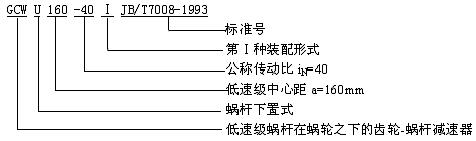

2.标记

减速机

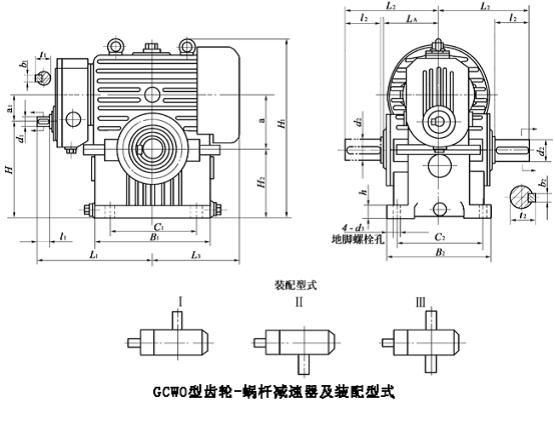

GCWO100-GCWO250型低速级蜗杆在蜗轮之上的齿轮-蜗杆减速机的装配形式与主要尺寸(JB/T7008-1993)

减速机

型号\尺寸

a

a 1

i=35.5~56、100、112

i=63~90、125~180

d 1

l 1

b 1

t 1

L 1

d 1

l 1

b 1

t 1

L 1

GCWO100

100

63

22j6

36

6

24.5

255

19j6

28

6

21.5

247

GCWO125

125

63

22j6

36

6

24.5

273

19j6

28

6

21.5

265

GCWO160

160

80

28j6

42

8

31

329

24j6

36

8

27

323

GCWO200

200

100

42k6

82

12

45

443

28j6

42

8

31

403

GCWO250

250

125

48k6

82

14

51.5

538

38k6

58

10

41

514

型号\尺寸

i=200~315

d 2

l 2

b 2

t 2

L 2

L 3

L 4

d 1 (j6)

l 1

b 1

t 1

L 1

GCWO100

14

25

5

16

244

48k6

82

14

51.5

212

180

121

GCWO125

14

25

5

16

262

55m6

82

16

59

222

202

133

GCWO160

19

28

6

21.5

315

65m6

105

18

69

270

245

156

GCWO200

22

36

6

24.5

397

80m6

130

22

85

325

295

188

GCWO250

28

42

8

31

498

100m6

165

28

106

385

360

209

型号\尺寸

B 1

B 2

C 1

C 2

h

H

H 1

H 2

d 3

质量m/kg

GCWO100

225

240

190

200

25

213

380

150

14.5

74

GCWO125

260

250

220

205

30

218

410

155

18.5

107

GCWO160

325

300

230

250

35

275

510

195

18.5

162

GCWO200

400

350

280

300

40

350

655

250

24

293

GCWO250

510

410

370

350

45

435

820

310

28

440
