GCWU减速机-GCW蜗轮齿轮减速机-GCWU齿轮减速机

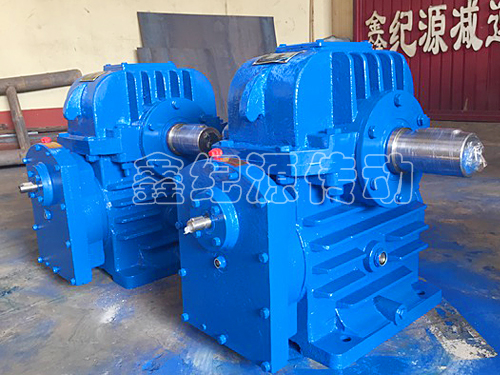

GCWU双级齿轮蜗轮减速机
GCWU减速机,GCW蜗轮齿轮减速机,GCWU齿轮减速机由两类产品构成,其中ZC1型双级蜗杆减速器是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。
产地:沧州市>吴桥县
供应商:吴桥鑫纪源减速机械有限公司
技术咨询热线:
0317-7290300 13513025815

GCWU双级齿轮蜗轮减速机详细内容介绍information

GCWU型双级蜗杆及齿轮 -蜗杆减速机说明( JB/T7008-1993)

ZC1 型双级蜗杆及齿轮 - 蜗杆减速器( JB/T7008-1993 )由两类产品构成,其中 ZC1 双级蜗轮齿轮减速机是由速比及规格不同的两级圆弧圆柱蜗杆传动组成;齿轮—蜗杆减速器是由高速级为圆柱齿轮传动、低速级为圆弧圆柱蜗杆传动的两级传动组成。按低速级蜗杆置向不同可分为:蜗杆下置式、蜗杆侧置式、蜗杆上置式三种结构形式。具有承载能力高、传动效率高、传动比大、结构紧凑等特点,主要适用于冶金、矿山、起重、运输、化工、建筑、建材、轻工等行业。

工作条件:输入轴转速不_过 1500r/min ;工作环境温度为— 40 40 ℃,当工作环境温度低于 0 ℃时,启动前润滑油_加热到 0 ℃以上,或采用低凝固点的润滑油;减速器可正、反向运转。减速机说明( JB/T7008-1993

ZC1 型双级蜗杆及齿轮 - 蜗杆减速机型号与标记( JB/T7008-1993

  号与标记

    1. 型号

    1 CCWU 型—低速级蜗杆在蜗轮之下的双级蜗杆减速器;

    2 CCWS 型—低速级蜗杆在蜗轮之侧的双级蜗杆减速器;

    3 CCWO 型—低速级蜗杆在蜗轮之上的双级蜗杆减速器;

    4 GCWU 型—低速级蜗杆在蜗轮之下的齿轮—蜗杆减速器;

    5 GCWS 型—低速级蜗杆在蜗轮之侧的齿轮—蜗杆减速器;

    6 GCWO 型—低速级蜗杆在蜗轮之上的齿轮—蜗杆减速器。

    其中 C ZG 型蜗杆; G —齿轮; W —蜗杆减速器; U —蜗杆下置式; S —蜗杆侧置式; O —蜗杆上置式。

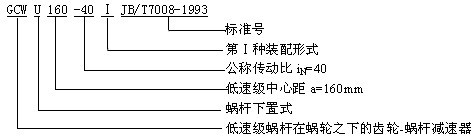

    2. 标记
减速机

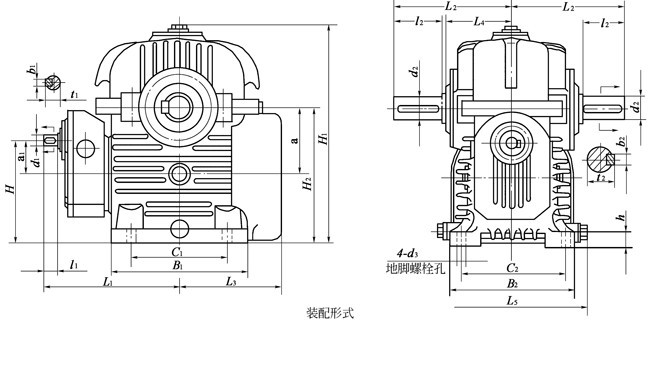

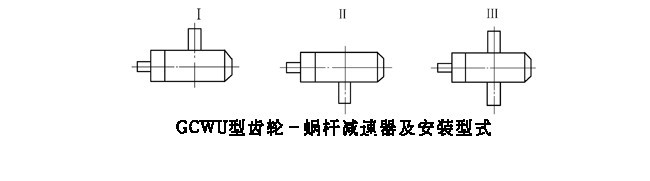

GCWU100-GCWU500、型低速级蜗杆在蜗轮之下的齿轮-蜗杆减速机的装配形式与主要尺寸(JB/T7008-1993

减速机
减速机




型号\尺寸

a

a1

B1

B2

C1

C2

i=35.556100112

i=6390125180

d1

l1

b1

t1

L1

d1

l1

b1

t1

L1

GCWU100

100

63

225

240

190

200

22j6

36

6

24.5

255

19j6

28

6

21.5

247

GCWU125

125

63

260

250

226

205

22j6

36

6

24.5

273

19j6

28

6

21.5

265

GCWU160

160

80

325

300

230

250

28j6

42

8

31

329

24j6

36

8

27

323

GCWU200

200

100

400

350

280

300

42k6

82

12

45

443

28j6

42

8

31

403

GCWU250

250

125

510

410

370

350

48k6

82

14

51.5

538

38k6

58

10

41

514

GCWU315

315

160

640

530

470

445

65m6

105

18

69

635

48k6

82

14

51.5

612

GCWU355

355

160

730

580

540

490

65m6

105

18

69

680

48k6

82

14

51.5

657

GCWU400

400

200

790

620

620

530

80m6

130

22

85

785

60m6

105

18

64

760

GCWU450

450

200

885

680

700

580

80m6

130

22

85

838

60m6

105

18

64

813

GCWU500

500

250

1015

750

760

640

100m6

165

28

106

995

80m6

130

22

85

960

型号\尺寸

i=200315

d2

l2

b2

t2

L2

L3

L4

L5

h

H

H1

d1

l1

b1

t1

L1

GCWU100

14j6

25

5

16

244

48k6

82

14

51.5

212

180

121

139

25

175

340

GCWU125

14j6

25

5

16

262

55m6

82

16

59

222

202

133

147

30

188

408

GCWU160

19j6

28

6

21.5

315

65m6

105

18

69

270

245

156

172

35

240

510

GCWU200

22j6

36

6

24.5

397

88m6

130

22

85

325

295

180

197

40

300

650

GCWU250

28j6

42

8

31

498

100m6

165

28

106

385

360

209

228

45

350

785

GCWU315

38k6

58

10

41

588

120m6

165

32

127

420

430

242

289

50

440

980

GCWU355

38k6

58

10

41

633

130m6

200

32

137

470

480

255

315

55

460

1085

GCWU400

48k6

82

14

51.5

737

150m6

200

36

158

490

515

277

335

60

515

1175

GCWU450

48k6

82

14

51.5

790

170m6

240

40

179

560

575

299

367

65

555

1310

GCWU500

60m6

105

18

64

935

190m6

280

45

200

640

655

343

403

80

650

1450



型号\尺寸

H2

d3

质量m/kg

GCWU100

212

14.5

69

GCWU125

250

18.5

101

GCWU160

320

18.5

160

GCWU200

400

24

283

GCWU250

475

28

425

GCWU315

595

35

750

GCWU355

655

35

960

GCWU400

715

35

1300

GCWU450

805

42

1760

GCWU500

900

42

2530
